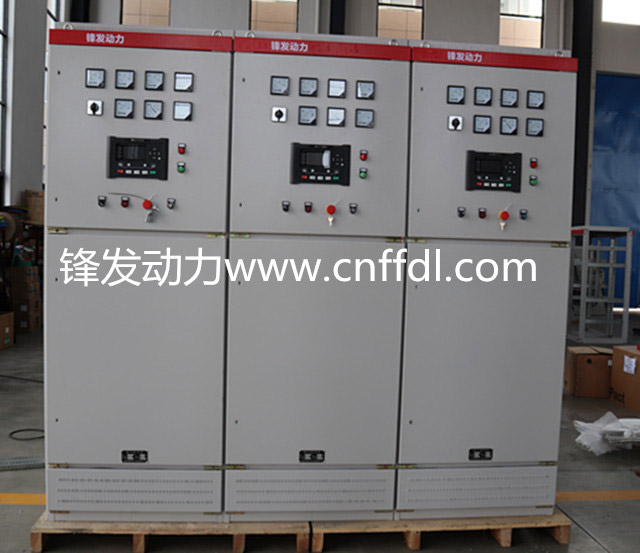

三臺800KW康明斯并機柜安裝完成
【概要描述】 近日，接到一個老客戶的電話，原來購買的我公司的三臺800KW康明斯發電機組，一直都是在不同的地方使用，效果很好。但是，因為近期在另一個地方的工程量增大，所需負載很大，要求提供的電源大，而單獨的一臺800KW的康明斯發電機組已
- 分類：新聞動態
- 作者：
- 來源：
- 發布時間：2021-07-27
- 訪問量：
近日，接到一個老客戶的電話，原來購買的我公司的三臺800KW康明斯發電機組，一直都是在不同的地方使用，效果很好。但是，因為近期在另一個地方的工程量增大，所需負載很大，要求提供的電源大，而單獨的一臺800KW的康明斯發電機組已不能滿足需求，但是為了節約成本，不想再花大價格購買大功率的柴油發電機組，于是就從另外地方調回兩臺800KW的康明斯發電機組，同時向我司提出，要求提供三臺機組并機的技術支持。由于時間緊，工期急，我公司技術工程師在接到通知后，連夜加班出技術方案，出圖紙給客戶確認，然后車間加班加點生產測試，終于在接到客戶要求后一周內生產測試完成，送往現場使用。
柴油發電機組并機使用的要求，并不是簡單的兩臺或多臺發電機組同時開機，同時合閘就可以并起來使用的，它必須要求并機控制屏，采用準同期并機方式，在并機運行的各發電機組相序相同的情況下，待并發電機組同步并車裝置在自動投入工作后自動調整待并機組頻率，電壓自動跟蹤運行機組的輸出電壓、頻率及相位角，待各發電機組的三個備件均相等或在一定下的誤差內時，同步并車裝置自動發出并車信號，將待并機組并車投網并聯運行。
并機誤差（并機運行瞬間）
電壓：＜±0.5%
頻率：＜±0.2Hz
相位角：＜±200
大于上述指標，同步并機裝置自動閉鎖。保證并車的安全性和可靠性。
發電機組并機屏設有手動準同期并機功能和自動準同期并機功能，實現兩臺或兩臺以上發電機組進行同步并列發電，自動并機時間＜60秒。
手動準同期并機設有同步S表、同步指示燈、手動準同期并機保護裝置，當并機相位角＞20度時并車系統自動閉鎖。
各發電機組均能對輸出電壓及頻率自動準確調整。手動準確調整并鎖定。
電壓調整范圍＞±8%
頻率調整范圍＞±5%
當系統設定在并機運行方式時，系統可根據負載的輕重自動進行并機運行供電或自動解列退出并機。
負荷小于單機容量的80%，延進自動解列。
負荷大于單機容量的85%，撤出機延時自動啟動、并車。
并機控制系統組成及功能
整個系統由1套或多套自動并機屏組成。
自動并機屏是整個控制系統的核心。
裝設控制二臺或多臺機組自動并機及自動負荷分配，自動并機裝置集自動并機控制及自動負荷分配于一體，自動并機控制器為全數字式控制器GPC。全數字式控制器集成度高，集自動調頻、調壓、自動負荷分配、過流、過欠壓、
自動并機控制及自動負荷分配于一體，自動并機控制器為全數字式控制器GPC。全數字式控制器集成度高，集自動調頻、調壓、自動負荷分配、過流、過欠壓、逆功保護等于一身，全數字設定系統高，有功及無功分配差度不超過±3%。
PLC為可編程控制器，控制機組起動、停機、并機、機組保護等，主要是根據機組工作方式來指揮機組的并機投入與撤出；與并車儀組成機組的自動工作系統網。
＊ 顯示功能：三相電壓、三相電流、頻率、有功功率、無功功率、視在功率水溫（水冷）、油溫（水冷）、油壓、直流電壓、機組累計運行時間、油位、轉速
＊ 保護功能：低油壓、高水溫、發電機故障、超速、過流、短路、逆功等。
＊ 報警功能：油壓低預警、水溫高預警。
用上述系統可實現機組自動啟動，自動投入，自動并機，自動調頻調載，自動備用冗余控制，自動撤出，自動停機，自動保護等控制功能。
直流電源柜：用于高壓開關柜真空斷路器的直流合閘電源及并機控制屏的直流電源。平時由浮充電裝置給蓄電池充電。
輔助設備控柜：用于柴油機輔助設備的控制如風機水泵等。
3）控制系統運行的可靠性、安全性
對于整個控制系統，自動并機及自動負荷分配極為關鍵，由于我們選用的自動并機儀為全數字式控制器，非傳統分列元件組成的單元，由于是可調直流電壓輸出，所以并機速度快，有功及無功分配精度高，大大提高并聯的可靠性。全數字式控制器適用于低溫零下-30度及高溫60度環境。
自動并機儀集起/停機組、自動并機及自動負荷分配、保護于一身。
為了增加可靠性，另增設了手動同步表同步功能，在自動同步故障的情況下，利用手動調速、調壓（也是直流電壓輸出調節）旋扭，非手動電位器或電動電位器改變阻值調節，在同步表同步脈沖發出的情況下并機，避免人為因數的誤操作產生的事故。
在機組本體上設“停止（檢修）”，在檢修時將機組本體上的方式開關撥到“停止檢修”，避免意外事故的產生。
